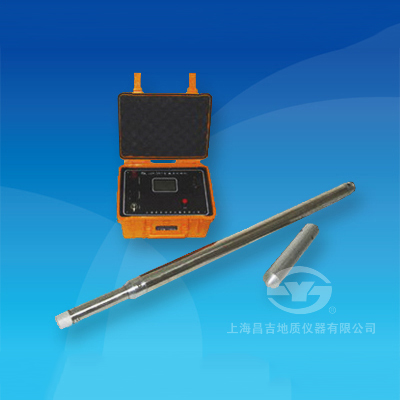

上海昌吉JJX-3A1型數字測斜儀

上海昌吉JJX-3A1型數字測斜儀

JJX-3A1型數字測斜儀是本公司最新研制的、數據人工記錄的、新型的數字井斜測量儀器,是公司傳統測斜儀器的升級換代產品,可用于垂直或定向井(孔)的頂角和方位角的測量,也可用于定向鉆孔頂角、方位角的測量,是非磁性礦區工程、水文、油田、煤田、地質等領域孔徑大于54㎜的井斜測量的優選儀器

產品介紹

產品功能介紹

JJX-3A1型數字測斜儀是本公司最新研制的、數據人工記錄的、新型的數字井斜測量儀器,是公司傳統測斜儀器的升級換代產品,可用于垂直或定向井(孔)的頂角和方位角的測量,也可用于定向鉆孔頂角、方位角的測量,是非磁性礦區工程、水文、油田、煤田、地質等領域孔徑大于54㎜的井斜測量的優選儀器。


一、主要技術特點

1、采用高精度的重力加速度計和三維磁阻傳感器組成儀器測量系統,靈敏度高、重復性好、體積小。
2、應用現代數字信號處理技術進行測量系統的結構、電氣和機械參數誤差分析,準確計算頂角和方位角,使測量結果達到高精度的要求。
3、采用新型A/D轉換的單片機作為測斜探管數據采集系統,實現高精度數據采集。
4、應用現代通信編碼長線傳輸技術,實現長電纜數字信號可靠傳輸,提高儀器的抗干擾能力。
5、測斜探管取消了重錘擺動部件,使儀器抗震性能極大地提高;實際測點深度間隔及測點數可任意選擇,提高了測量效率。
6、采用高亮度液晶顯示器顯示測量結果,方便野外作業和數據現場記錄。


二、主要技術指標和參數

1、測斜深度:                                    ≤1200米;
2、參數測量范圍與精度
頂角測量范圍:                                   0º~50º;測量精度為±0.2º;
方位角測量范圍:                               0º~360º;
頂角 1º~3º時:                                 測量精度為±5º;
頂角3º~50º時:                                測量精度±為3º;
3、測量方式:                                    定點測量,測點深度間隔及測點數任意確定;
4、記錄方式:                                    現場人工記錄;
5、工作電源:                                    AC220V±10% ,50Hz;
6、地面控制單元工作環境:溫度:    -10℃~50℃;相對濕度:≤85%;
7、測斜探管工作環境:溫度:           0℃~75℃;承壓:≤15MPa;
8、外型尺寸與重量:地面儀器:        270㎜×220㎜×155 ㎜;2.4 (kg);
       測斜探管:                                   &pHi;54㎜×1345㎜;13.5 (kg)。
